Главное назначение датчиков износа это — определение уровня износа колодок и предотвращение их полного стирания. На панели приборов автомобиля располагается индикатор. При приближении толщины колодки к минимуму возникает замыкание контактов, и загорается индикатор в автомобиле.
В современном мире существует два типа датчиков:
- Механические
- Электронные
Механический датчик
Данный датчик отличается несложной конструкцией. Состоит из пластины определенной формы, которая крепится у основания тормозной колодки. Весь принцип работы заключается в том, что концы пластины, которые выступают за периметр тормозной колодки, в процессе стирания самой колодки начинают тереть об тормозной диск издавая характерный металлический звук, по этому звуку и определяется износ тормозной колодки.
В новые автомобили такой датчик не ставится, по двум причинам. Первая — потеря самой пластины во время движения автомобиля. Вторая — ложные сигналы датчика ввиду того, что он подвергается воздействию грязи и различного мусора.
Электрический датчик

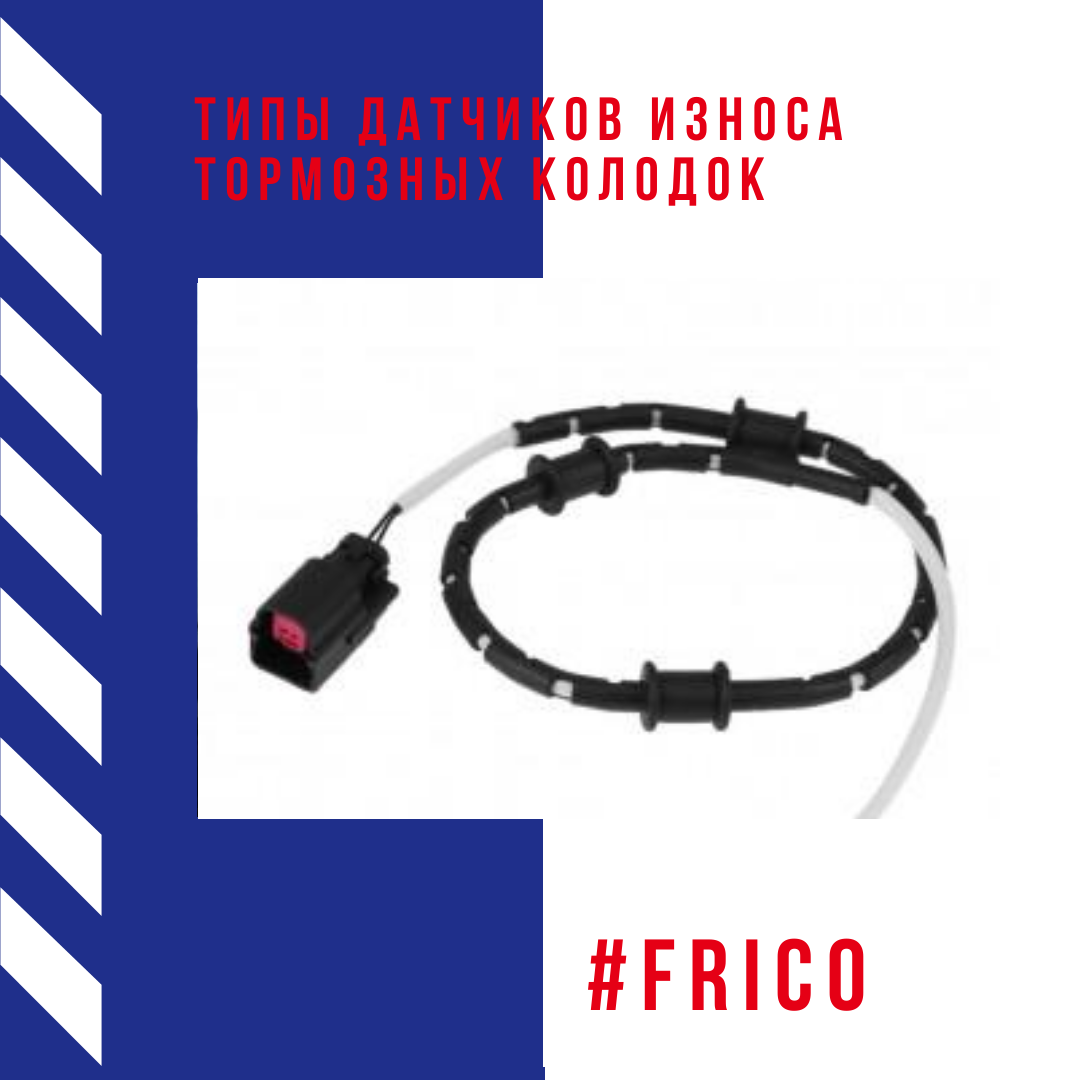

Сигналы таких датчиков выводится на приборную панель автомобилей, за счет чего больше не требуется прислушиваться к тормозной системе. В свою очередь электронный датчик бывает наружный и интегрированный. Наружный крепиться на внешнюю часть колодки в специальное углубление. Преимущество состоит в том, что при замене колодки сам датчик не нужно заменять, он переставляется на новую колодку. Интегрированные датчики ставятся внутрь тормозной колодки. При замене колодок меняются и датчики без возможности дальнейшего извлечения.
Для того чтобы избежать разрушения тормозного диска, металлический сердечник электронного датчика размещен в пластиковом кожухе. Сам стержень состоит из мягких металлических сплавов.
Схема работы электронного датчика стирания колодок такая же, как и механического датчика — замыкание электрических контактов при стирании металлического фрикционного материала до своего минимума. На приборную панель автомобиля подается сигнал, который в зависимости от толщины колодки подсвечивается определенным цветом.
